Дијагноза и анализа на дефекти на напојувањето со LED диоди

Во системите за LED осветлување, оперативната стабилност на напојувањето на возачот директно го одредува работниот век и доверливоста на целата единица за осветлување. Иако самите LED чипови нудат исклучително долг животен век, напојувањето на ЛЕД драјверот - поради сложениот дизајн на колото и конфигурацијата на компонентите - стана најранливата компонента склона кон дефект во системите за осветлување. Податоците од индустријата покажуваат дека над 80% од дефектите на комерцијалните LED светилки потекнуваат од различни абнормалности во напојувањето на возачот.

I. Прашања поврзани со стареење и дефект на електронските компоненти

Основните електронски компоненти како што се отпорници, кондензатори, диоди и транзистори го формираат јадрото на напојувањето со LED драјвер. За време на продолжената работа, овие компоненти се предмет на различни фактори - вклучувајќи времетраење на работа, услови на околината и електрично оптоварување - што доведува до постепено стареење. Вообичаените режими на неуспех вклучуваат отворени кола, кратки споеви, исцрпеност, струја на истекување, деградација на оперативните параметри и дефект на перформансите, кои сите служат како фундаментални причини за дефекти на напојувањето.

Користењето на готови светилки опремени со висококвалитетни компоненти помага во ублажување на ризиците од стареење на изворот, како што е примерот со палетата на автомобилски LED производи за фарови на Luxfighter во Кина LED фарови од серијата Plug and PlayФабрика - Zhengyuan Optoelectronic, КинаLED фарови од серијата надворешен драјверФабрика - Zhengyuan Optoelectronic. Сите модели се опремени со електронски компоненти против стареење од индустриско ниво, што обезбедува LED фаровите на Luxfighter да постигнат работен век од над 50.000 часа и супериорна долгорочна стабилност.

II. Влијание на ПХБ плочите и квалитетот на склопувањето

Квалитетот на производството на печатените плочки (PCB) и нивните склопени производи (PCBA) служи како основен предуслов за обезбедување стабилно функционирање на напојувањата со LED драјвери, при што неговиот квалитет директно влијае на целокупната доверливост на системот. За време на производството и долготрајната употреба, ПХБ се склони кон различни дефекти како што се несоодветно навлажнување на подлогата, раслојување на плочата, одвојување на слојот, раст на проводни анодни жици CAF, отворени кола и кратки кола - сето тоа може да доведе до ненормално работење или целосно откажување на напојувањето на возачот. Користејќи ги професионалните и напредните технологии за анализа на дефекти, лабораторијата Џинџијан може прецизно да ги идентификува основните причини за дефекти поврзани со ПХБ, обезбедувајќи техничка поддршка за да им помогне на претпријатијата да ги решат проблемите поврзани со дефекти на плочката и склопот.

Реномираните брендови спроведуваат построга контрола на квалитетот во процесите на производство на ПХБ; на пример, сите производи на Luxfighter користат супстрати од смола со висока содржина на TG и автоматизирани процеси на производство на PCBA, ефикасно намалувајќи ги проблемите со дефекти поврзани со ПХБ.

III. Дефекти предизвикани од лоши услови на дисипација на топлина

Различните електронски компоненти во колото на двигателот на LED диоди се многу чувствителни на температурата на околината и порастот на работната температура, при што електролитските кондензатори покажуваат најлоша толеранција на температурата и се најзначајно погодени од високите температури. Ако целокупниот дизајн за дисипација на топлината на светилката е несоодветен или неговата ефикасност на ладење недоволна, топлината што се создава за време на работата не може да се исфрли навремено, што предизвикува основните компоненти да работат под долготрајни услови на висока температура. Ова значително го скратува животниот век на компонентата, доведува до нестабилни перформанси на напојувањето на LED драјверот и на крајот ја загрозува оперативната стабилност и работниот век на целиот систем за осветлување. Затоа, за време на фазата на дизајнирање на напојувањето, од суштинско значење е да се даде приоритет на оптимизирање на структурата за дисипација на топлина за да се обезбеди стабилна вкупна изведба на светилката.

IV. Главните недостатоци во фазата на дизајнирање на напојување

Целокупната стабилност на LED напојувањето зависи од четири критични аспекти на дизајнот: дизајн на параметри за моќност, избор на компоненти, спецификации за електрични перформанси и распоред и рутирање на ПХБ. Недостатоците во која било од овие области може да доведат до дефекти. Во фазата на проектирање на моќноста, прецизната пресметка на загубата на топлинска енергија е од суштинско значење за да се исполнат оперативните барања во услови на висока температура; при изборот на компоненти, особено внимание мора да се посвети на стабилноста на параметарот и издржливоста на компонентите во средини со висока температура; Дизајнот на електрични перформанси бара строга контрола над излезните параметри за да се обезбеди униформа осветленост низ LED изворот на светлина и одржлива стабилна излезна струја; Распоредот на ПХБ и дизајнот на рутирање треба да се придржуваат до стандардизираните безбедносни стандарди за електрично растојание, оптимално да ги планираат патеките за дисипација на топлина и да спречат проблеми како што се локализирана акумулација на топлина и пречки во колото.

V. Оштетување на напојувањето предизвикано од молњи

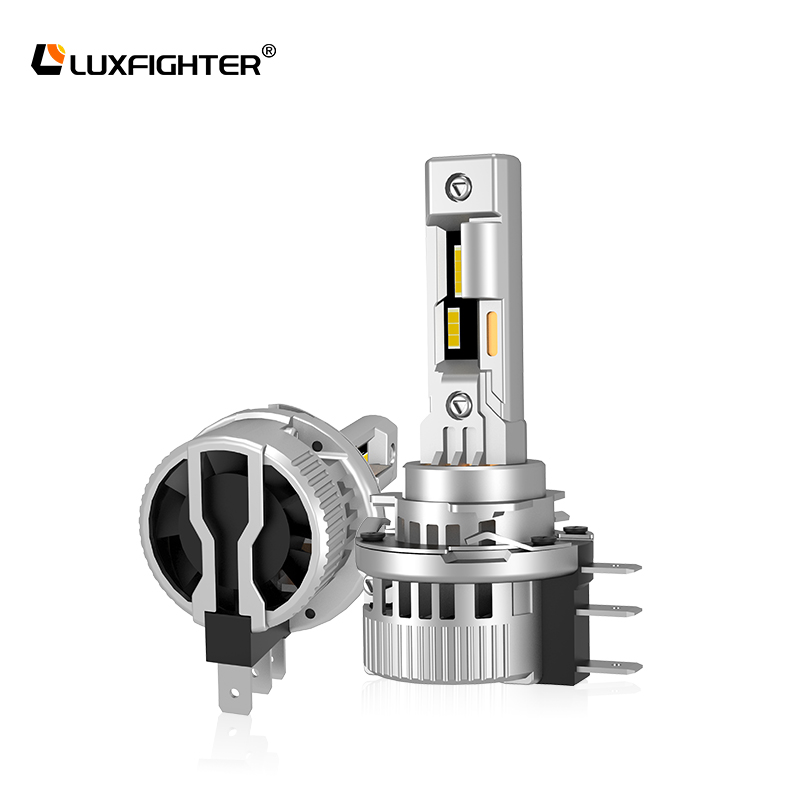

Моменталните високонапонски импулси генерирани од удари на гром може да предизвикаат катастрофални оштетувања на колата за напојување на ЛЕД возачот, директно да ги оштетат или изгорат внатрешните електронски компоненти и да ја направат опремата неупотреблива. Индиректните удари на гром, како што се спроводливите и индуцираните молњи, се основните причини за дефекти во напојувањата за надворешно и комерцијално осветлување. Затоа, развојот на производот мора да вклучи сеопфатни решенија за заштита од пренапони за ефикасно да ги издржат преодните напони и струи од удари од гром, обезбедувајќи сигурна работа на напојувањето на возачот. Ефективниот термички дизајн значително го продолжува животниот век на напојувањето; на пример, LED фаровите без вентилатор од серијата Luxfighter Q10 се пример за овој пристапСерија Q10-40W 6400LMПроизводител и добавувач - Zhengyuan Optoelectronic, со оптимизирање на структурата за дисипација на топлина на куќиштето, се спречува оштетувањето од прегревање предизвикано од дефект на вентилаторот.

VI. Ефекти од влијанието на флуктуациите на напонот на мрежата

Честите и значителни флуктуации на напонот на мрежата може да го надминат номиналниот капацитет на оптоварување на напојувањата со LED драјвери, што доведува до преоптоварување на внатрешното коло, оштетување на компонентите и дефект на возачот. Особено во линиите за напојување кои опслужуваат големи електрични машини, прашањата како што се флуктуации на напонот, минливи падови на напон и струјни бранови се особено изразени и претставуваат вообичаени причини за дефекти на напојувањето на светилките; затоа, мора да се спроведат насочени заштитни мерки како стабилизација на напон и заштита од преоптоварување.

Накратко, неуспесите во напојувањето со ЛЕД драјверите не се предизвикани од еден фактор, туку се резултат на комбинираните ефекти на повеќе фактори на дизајн, производствен процес, еколошки и оперативни фактори. За суштински да се подобри оперативната доверливост и работниот век на LED светилките, потребна е сеопфатна оптимизација, вклучувајќи избор на висококвалитетни електронски компоненти, строго контролирање на квалитетот на ПХБ и процесите на склопување, оптимизирање на термалното управување и целокупниот дизајн на напојувањето, подобрување на заштитата од гром и механизмите за ублажување на флуктуациите на напонот на мрежата и стандардизирање на процедурите за лемење. Преку овие повеќедимензионални контроли, веројатноста за дефект на напојувањето на возачот може значително да се намали.

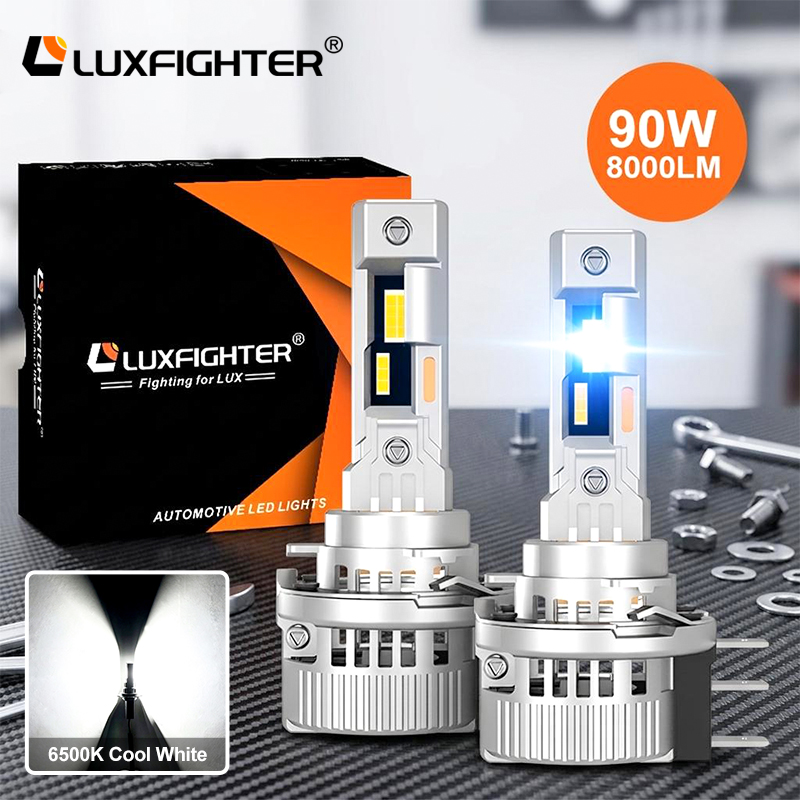

Во областа на автомобилското LED осветлување, изборот на Luxfighter - бренд познат по своите зрели и сигурни решенија за возачот - значително ги намалува стапките на последователни дефекти на LED фаровите. Сите производи од серијата LED предни светла и помошни светла на Luxfighter користат сопствени технологии за стабилен возач, КинаLED фарови од серијата Plug and PlayФабрика - Zhengyuan Optoelectronic, приспособувањето на сложената електрична средина во возилата е оптимален избор за доверливост.
